Bagaimana kain tarik dapat menahan panas?

Jawaban Singkat: Kain Tarik Menangani Panas dengan Baik — Namun Pilihan Bahan Itu Penting

Kain tarik umumnya bekerja dengan baik di lingkungan dengan panas tinggi, namun kinerjanya sangat bervariasi tergantung pada bahan dasarnya. Kain tarik PVC adalah salah satu opsi paling tahan panas yang tersedia secara komersial , secara rutin menahan suhu terus menerus sebesar 70°C (158°F) dan paparan jangka pendek hingga 90°C (194°F) tanpa kegagalan struktural. Sebaliknya, kain peneduh HDPE standar mulai kehilangan kekuatan tariknya di atas 50°C (122°F). Jika instalasi Anda berada di wilayah dengan sinar matahari yang terik, suhu lingkungan yang tinggi, atau pancaran panas langsung, spesifikasi material yang Anda pilih akan menentukan apakah struktur tersebut akan bertahan lima atau lima belas tahun.

Panas mempengaruhi tarikan kain dalam tiga cara berbeda: melembutkan bahan, mempercepat degradasi UV, dan menyebabkan pemuaian dimensi yang mengubah tegangan pra-tegangan yang terjadi pada struktur. Memahami masing-masing mekanisme ini membantu Anda memilih bahan yang tepat dan menetapkan ekspektasi perawatan yang realistis.

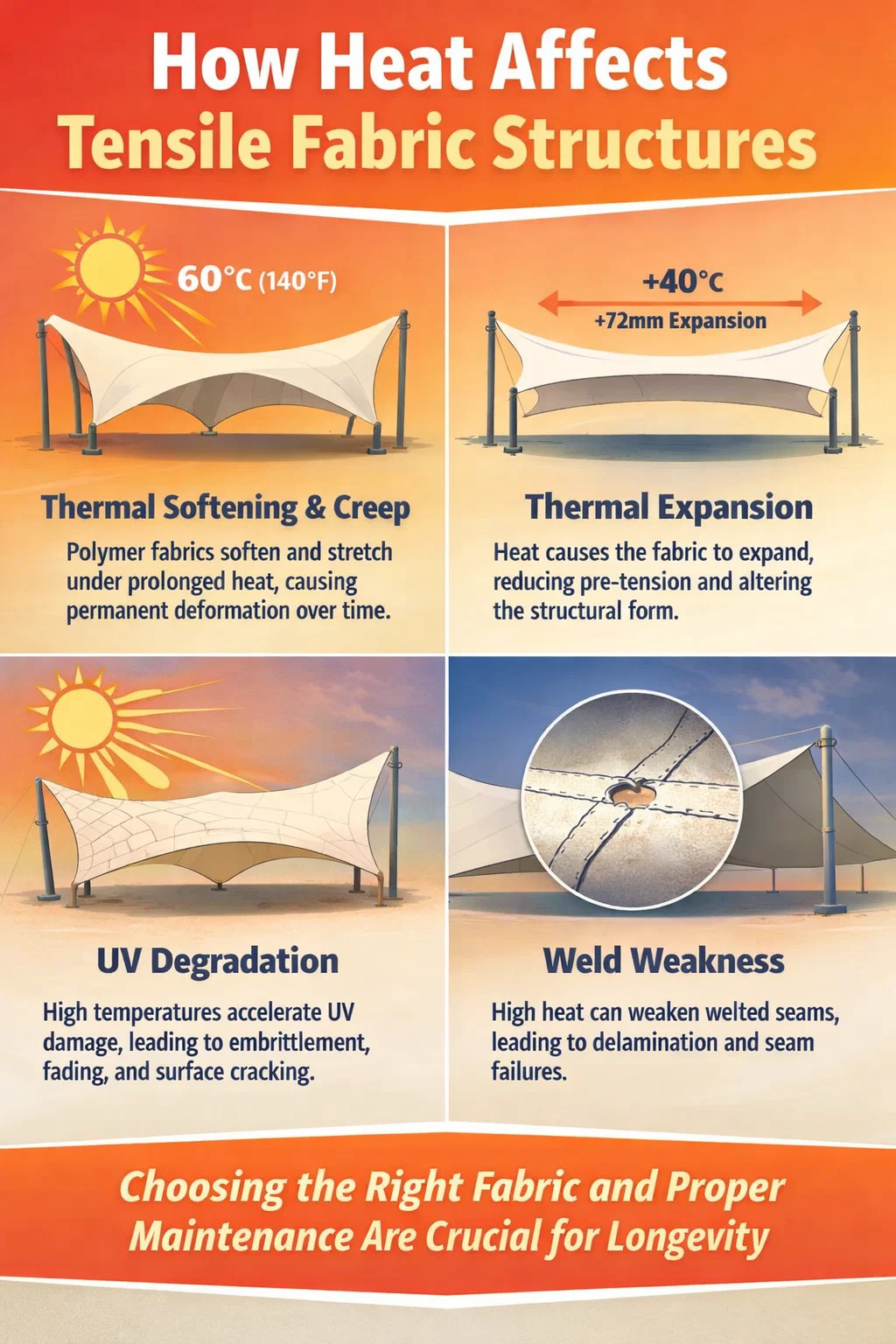

Bagaimana Panas Secara Fisik Mempengaruhi Struktur Kain Tarik

Ketika membran kain tarik terkena suhu tinggi, tiga proses fisik yang tumpang tindih mulai terjadi secara bersamaan. Mengetahui proses-proses ini tidak hanya bersifat akademis – tetapi juga secara langsung menginformasikan bagaimana suatu struktur harus dirancang, ditentukan, dan dipelihara.

Pelunakan dan Creep Termal

Semua kain tarik berbahan dasar polimer mengalami apa yang oleh para insinyur disebut "creep" — deformasi permanen yang lambat di bawah beban berkelanjutan dan suhu tinggi. Untuk kain tarik PVC yang dilapisi dengan poliester samaran, laju mulur sangat rendah pada suhu pengoperasian normal. Pengujian independen oleh produsen membran seperti Mehler Texnologies dan Verseidag telah menunjukkan hal tersebut Poliester berlapis PVC mempertahankan lebih dari 95% kekuatan tarik aslinya setelah 1.000 jam pada suhu 70°C . Serat kaca berlapis PTFE memiliki kinerja termal yang lebih baik tetapi dengan biaya material tiga hingga empat kali lipat.

HDPE tenunan yang tidak dilapisi – yang biasa digunakan pada layar peneduh murah – jauh lebih rentan. Pada suhu permukaan 60°C, yang mudah dicapai pada membran berwarna gelap di bawah sinar matahari musim panas langsung di Australia, Timur Tengah, atau Eropa selatan, filamen HDPE mulai mengendur, menyebabkan layar terkulai dan kehilangan tegangan rekayasa dalam dua hingga tiga musim.

Ekspansi Termal dan Kerugian Pra-Ketegangan

Struktur kain tarik bergantung pada pratarik yang dikalibrasi secara tepat untuk mempertahankan bentuknya, melepaskan air dengan benar, dan menahan pengangkatan angin. Panas menyebabkan kain mengembang; pendinginan menyebabkannya berkontraksi. Koefisien muai panas untuk kain tarik PVC kira-kira 0,18 mm per meter per derajat Celsius . Dalam rentang 10 meter, perubahan suhu sebesar 40°C — yang biasa terjadi antara malam dan siang hari di iklim panas — menghasilkan perubahan dimensi sekitar 72 mm. Insinyur struktur memperhitungkan hal ini ketika menentukan ukuran kabel tepi, perlengkapan sudut, dan perangkat keras pengencang, namun spesifikasi yang tidak memadai menyebabkan kendur di musim panas dan tegangan berlebih di musim dingin, yang keduanya memperpendek umur kain.

Degradasi yang Dipercepat UV pada Suhu Tinggi

Radiasi UV dan panas adalah pasangan yang saling berhubungan. Peningkatan suhu permukaan mempercepat reaksi berantai fotokimia yang diprakarsai oleh foton UV, mempercepat migrasi bahan pemlastis dalam PVC dan penggetasan oksidatif dalam polietilen. Membran yang bekerja pada suhu permukaan 75°C akan menua dua hingga tiga kali lebih cepat dibandingkan membran yang sama yang bekerja pada suhu 45°C di bawah paparan sinar UV yang sama. Inilah sebabnya mengapa kain tarik PVC berkualitas tinggi untuk penggunaan di luar ruangan disertakan pigmen titanium dioksida (TiO₂), aditif penstabil UV, dan lapisan atas pernis yang memantulkan radiasi inframerah-dekat untuk menjaga suhu permukaan lebih rendah dibandingkan suhu permukaan yang tidak diolah.

Kain Tarik PVC: Mengapa Mendominasi Aplikasi Panas Tinggi

Kain tarik PVC — anyaman poliester samaran yang dikemas di antara dua lapisan PVC plastik — telah menjadi spesifikasi default untuk struktur peneduh komersial, kanopi tarik, dan membran arsitektur yang terkena panas untuk alasan yang baik. Sifat-sifatnya mengatasi tantangan termal yang dijelaskan di atas dengan lebih efektif dibandingkan kebanyakan alternatif pada titik harga yang layak secara komersial.

Inti Struktural: Scrim Poliester

Komponen penahan beban pada kain tarik PVC adalah jaringan benang poliester tenunan. Poliester (PET) mempertahankan sifat mekanik yang sangat baik hingga sekitar 150°C (302°F), yang jauh di atas suhu lingkungan luar ruangan yang realistis. Samaran poliester memberikan peringkat kekuatan tarik pada kain PVC — biasanya 3.000 hingga 11.000 N/5cm pada arah lungsin dan pakan tergantung pada berat kain — dan menjaga stabilitas dimensi dalam siklus paparan panas. Bahkan pada suhu permukaan 80°C, yang dapat terjadi pada PVC berwarna gelap di bawah terik matahari gurun, inti poliester mengalami mulur yang dapat diabaikan dibandingkan dengan kekuatan utamanya.

Lapisan PVC: Perlindungan dan Fleksibilitas

Lapisan PVC berfungsi sebagai matriks pelindung di sekitar lapisan poliester, memberikan kedap air, perlindungan UV, dan kebersihan permukaan. Pemlastis yang ditambahkan ke formulasi PVC menjaga lapisan tetap fleksibel pada rentang suhu yang luas. Kain tarik PVC kelas eksterior berkualitas tinggi tetap fleksibel pada suhu serendah -30°C dan tidak melunak secara berlebihan di bawah 90°C . Formulasi yang lebih murah menggunakan bahan pemlastis tingkat rendah yang bermigrasi keluar dari matriks PVC seiring berjalannya waktu — terutama pada suhu tinggi — menyebabkan lapisan menjadi kaku, retak, dan akhirnya rusak pada lapisan las dan titik tegangan.

Produk kain tarik PVC kelas atas dari produsen seperti Ferrari Soltis, Serge Ferrari, Sioen, dan Verseidag menggunakan lapisan pernis dan lapisan atas PVDF (polivinilidena fluorida) yang secara signifikan mengurangi suhu permukaan dengan memantulkan radiasi infra merah. Membran PVC berlapis PVDF berwarna putih atau abu-abu muda dapat memiliki suhu permukaan 10 hingga 15°C lebih rendah dibandingkan bahan setara yang tidak dilapisi di bawah beban matahari yang sama — perbedaan berarti yang memperluas retensi bahan pemlastis dan stabilitas UV.

Jahitan Las: Titik Kerentanan Panas Kritis

Kegagalan paling umum akibat panas pada struktur kain tarik PVC bukan pada membran itu sendiri, melainkan pada lapisan las. Pengelasan frekuensi tinggi atau hot-wedge memadukan PVC ke PVC, tetapi zona las pada dasarnya merupakan titik terlemah dalam rakitan membran. Dalam lingkungan bersuhu tinggi yang berkelanjutan, terutama ketika struktur melentur akibat pembebanan angin, pengelasan yang dilakukan dengan buruk dapat mengalami delaminasi. Menentukan minimum jahitan tumpang tindih 40mm dan kekuatan kulit las melebihi 150 N/5cm menurut pengujian EN ISO 1421 adalah tolok ukur kualitas yang wajar untuk aplikasi iklim panas.

Membandingkan Jenis Kain Tarik berdasarkan Kinerja Panas

Tidak semua kain tarik bereaksi terhadap panas dengan cara yang sama. Tabel di bawah ini membandingkan bahan kain tarik komersial yang paling umum di seluruh indikator kinerja termal utama.

Untuk sebagian besar kanopi peneduh komersial, penutup tempat parkir, dan aplikasi membran arsitektural, kain tarik PVC memberikan keseimbangan optimal antara ketahanan panas, umur panjang, dan biaya. Kaca PTFE adalah pilihan premium untuk struktur landmark permanen yang penggantiannya tidak praktis.

Skenario Panas Dunia Nyata dan Bagaimana Respons Kain Tarik PVC

Peringkat suhu abstrak hanya menceritakan sebagian dari cerita. Yang penting bagi penentu dan pemasang adalah bagaimana kain tarik PVC berperilaku di lingkungan penerapan sebenarnya.

Iklim Gurun dan Semi-Kering

Di lokasi seperti Dubai, Phoenix, Riyadh, atau Australia Barat, suhu udara sekitar biasanya melebihi 45°C di musim panas. Membran kain tarik PVC gelap yang menghadap matahari langsung pada siang hari di lingkungan ini dapat mencapai suhu permukaan 80 hingga 90°C — pada batas atas spesifikasi PVC standar. Proyek di iklim seperti ini harus menggunakan kain berwarna terang dengan lapisan pernis PVDF, yang memantulkan 60 hingga 75% radiasi matahari dibandingkan dengan 30 hingga 45% untuk PVC standar. Seri Ferrari 502 dan Sioen Silvertex, misalnya, dirancang khusus untuk paparan sinar UV dan panas ekstrem serta memiliki garansi 10 hingga 15 tahun dalam kondisi seperti itu.

Pengencangan perangkat keras di iklim gurun juga harus mengakomodasi siklus panas yang agresif antara siang hari yang panas dan malam yang sejuk. Turnbuckle baja tahan karat, terminal swageless, dan perangkat keras kelas kelautan dengan rentang penyesuaian yang memadai mencegah membran mengalami tekanan berlebih selama kontraksi pagi hari yang dingin setelah ekspansi siang hari yang tinggi.

Iklim Tropis Lembab

Di Asia Tenggara, Karibia, dan Queensland bagian utara, tantangan termalnya berbeda. Suhu sekitar tinggi sepanjang tahun (30 hingga 38°C) namun dengan kelembapan tinggi. Kelembapan itu sendiri tidak secara signifikan merusak kain tarik PVC — lapisannya pada dasarnya kedap air — namun mendukung pertumbuhan jamur dan ganggang pada permukaan kain. Kain tarik PVC standar mengandung bahan tambahan biosida dalam lapisannya, namun bahan ini akan habis seiring berjalannya waktu. Melakukan pernis ulang atau mengaplikasikan perawatan permukaan yang kaya biosida setiap lima hingga tujuh tahun menjaga ketahanan kain terhadap pengotoran biologis di lingkungan tropis lembab tanpa memerlukan penggantian penuh.

Zona UV Tinggi Mediterania dan Beriklim Sedang

Di Eropa Selatan, California, dan iklim serupa, intensitas sinar UV merupakan penyebab stres jangka panjang yang dominan dibandingkan suhu puncak. Kain tarik PVC di zona ini biasanya memiliki suhu permukaan 55 hingga 70°C pada warna yang lebih gelap. Poliester berlapis PVC standar 900 gsm dengan pigmentasi TiO₂ dan pernis standar bekerja dengan baik di sini selama 12 hingga 15 tahun jika tetap bersih. Tugas pemeliharaan utama adalah inspeksi tahunan terhadap integritas jahitan dan pembersihan dua kali setahun dengan deterjen pH netral untuk menghilangkan debu dan partikulat yang bertindak sebagai bahan abrasif dan konsentrator UV pada permukaan.

Lingkungan Pulau Panas Perkotaan

Instalasi perkotaan — di alun-alun pejalan kaki, stasiun transit, ruang makan luar ruangan — menghadapi radiasi panas yang terkonsentrasi dari permukaan keras di sekitarnya. Fasad beton, aspal, dan kaca memancarkan panas ke atas, yang berarti bagian bawah kanopi tarik dapat menyerap energi radiasi yang signifikan selain paparan sinar matahari langsung dari atas. Memilih kain dengan nilai total solar reflektansi (TSR) yang tinggi di atas 60% mengurangi perolehan panas di kedua permukaan dan berkontribusi terhadap manfaat pendinginan yang diberikan struktur kepada pengguna di bawahnya — sebuah pertimbangan yang semakin penting dalam perencanaan kota dan kerangka keberlanjutan.

Apa yang Diberitahukan Berat dan Kelas Kain kepada Anda Tentang Toleransi Panas

Kain tarik PVC dijual dalam kategori berat yang berkorelasi langsung dengan daya tahan, massa termal, dan kinerja di lingkungan dengan panas tinggi. Memahami nilai-nilai ini mencegah spesifikasi yang rendah.

• 400–500 gsm (ringan): Cocok untuk aplikasi interior, struktur acara jangka pendek, atau lingkungan bersuhu rendah. Lapisan PVC yang lebih tipis berarti lebih sedikit reservoir pemlastis dan penuaan termal yang lebih cepat di luar ruangan.
• 650–750 gsm (berat sedang): Spesifikasi standar untuk kanopi peneduh komersial di daerah beriklim sedang. Ketahanan panas yang memadai untuk suhu permukaan di bawah 70°C dengan tingkat UV normal.
• 900–1.000 gsm (kelas berat): Lebih disukai untuk iklim panas dan UV tinggi, struktur bentang besar, dan instalasi permanen. Lapisan PVC yang lebih tebal menyediakan reservoir pemlastis yang lebih besar yang tahan terhadap migrasi selama 15 tahun siklus termal.
• 1.100 gsm ke atas (sangat berat): Digunakan dalam aplikasi industri, terpal truk, dan struktur yang terkena abrasi mekanis serta panas. Jarang diperlukan untuk aplikasi peneduh atau membran arsitektural.

Selain berat, jumlah benang dan jenis benang samaran poliester menentukan kekuatan tarik, sedangkan formulasi PVC menentukan rentang fleksibilitas termal dan ketahanan terhadap sinar UV. Penentu yang meninjau lembar data harus mencari nilai kekuatan tarik, ketahanan sobek, dan kekuatan las yang diuji pada suhu tinggi, tidak hanya pada kondisi laboratorium standar 23°C.

Pemilihan Warna dan Dampak Signifikannya terhadap Kinerja Panas

Warna bukan sekadar pilihan estetis dalam desain kain tarik — warna memiliki efek langsung dan terukur pada suhu permukaan, umur panjang kain, dan performa peneduh.

Kain tarik PVC berwarna putih dan terang memantulkan antara 70 dan 85% radiasi matahari yang terjadi, menjaga suhu permukaan tetap rendah. Membran PVC putih di bawah sinar matahari langsung dapat mencapai suhu 45–55°C, sedangkan membran PVC arang atau abu-abu tua dalam kondisi yang sama dapat mencapai 85–95°C — perbedaan 30 hingga 40°C. Perbedaan suhu tersebut secara dramatis mempercepat migrasi bahan pemlastis, meningkatkan tekanan siklus termal pada pengelasan, dan memperpendek umur efektif kain.

Dari sudut pandang bayangan, warna yang lebih gelap memberikan pengurangan silau yang lebih baik dan nuansa yang lebih tertutup di lingkungan makan atau bersantai di luar ruangan. Jika warna gelap diperlukan untuk alasan desain, penentu harus mengimbanginya dengan memilih kualitas kain yang lebih berat, lapisan atas PVDF berkinerja tinggi, dan harus dibuat dalam interval inspeksi dan pemeliharaan yang lebih singkat — mungkin setiap tiga tahun, bukan lima tahun.

Beberapa produk kain tarik PVC kini menggunakan teknologi "pigmen dingin" — pigmen reflektif inframerah yang memberikan tampilan visual warna lebih gelap sekaligus merefleksikan bagian spektrum matahari inframerah-dekat yang berkontribusi paling besar terhadap pemanasan permukaan. Produk-produk ini dapat mengurangi suhu permukaan sebesar 8 hingga 12°C dibandingkan dengan pigmen gelap konvensional, sehingga memperpanjang umur pemakaian tanpa mengorbankan tujuan desain.

Perilaku Kebakaran Kain Tarik PVC dalam Panas

Masalah umum pada kain tarik berbasis polimer di lingkungan bersuhu tinggi adalah perilaku api. Kain tarik PVC mempunyai ciri khas yang membedakannya dengan bahan lain.

PVC sebagai polimer dasar pada dasarnya tahan api karena kandungan klorinnya yang tinggi. Ia tidak mendukung pembakaran secara mandiri dan padam sendiri ketika sumber api dihilangkan. Sebagian besar produk kain tarik PVC komersial diuji dan mematuhi standar Eropa EN 13501-1 (klasifikasi kebakaran produk konstruksi), mencapai Kelas B-s2-d0 atau lebih baik — artinya kontribusi terhadap api terbatas, produksi asap sedang, dan tidak ada tetesan api. Di Australia, kepatuhan terhadap AS/NZS 1530.3 dan Spesifikasi C1.10 berdasarkan Kode Konstruksi Nasional berlaku untuk struktur membran tarik.

Pada suhu yang sangat tinggi — di atas 200°C — PVC akan mulai terdegradasi dan melepaskan gas hidrogen klorida. Namun, suhu ini jauh di atas suhu yang dicapai melalui perolehan sinar matahari saja. Skenario risiko kebakaran melibatkan sumber api eksternal, bukan beban panas lingkungan. Untuk aplikasi di dekat dapur, area barbekyu komersial, atau lokasi dengan risiko kebakaran terbuka, serat kaca berlapis PTFE adalah spesifikasi yang sesuai.

Tanda-Tanda Panas Telah Merusak Kain Tarik Anda

Mengidentifikasi kerusakan akibat panas secara dini dapat mencegah kegagalan membran total. Tanda-tanda berikut menunjukkan terjadinya degradasi termal pada instalasi kain tarik PVC:

• Permukaan retak atau menggila: Retakan permukaan halus pada lapisan PVC menunjukkan penipisan bahan pemlastis yang disebabkan oleh suhu tinggi dan paparan sinar UV yang berkelanjutan. Lapisan telah kehilangan fleksibilitas dan mendekati akhir masa pakainya.
• Delaminasi jahitan: Perputaran panas menyebabkan lasan PVC menjadi lelah. Pemisahan pada tepi jahitan, khususnya pada sudut gusset dan titik puncak, menunjukkan tegangan termal melebihi kekuatan pengelupasan las.
• Kendur permanen atau kehilangan bentuk: Jika membran tidak lagi kembali ke bentuk yang dirancang setelah pendinginan, telah terjadi mulur permanen atau regangan tepi kabel. Retensi dapat mengembalikan tampilan sementara namun tidak akan memulihkan integritas material yang hilang.
• Warna memudar atau menjadi kapur: Permukaan kapur (deposit putih berbentuk bubuk) menunjukkan fotolisis UV pada lapisan atas PVC. Meskipun awalnya merupakan fenomena permukaan, hal ini membuat PVC di bawahnya mengalami percepatan degradasi termal dan UV.
• Kekakuan dalam cuaca dingin: Membran yang menjadi sangat kaku dalam semalam menunjukkan hilangnya bahan plastisisasi secara signifikan. PVC dengan bahan pemlastis yang memadai tetap fleksibel jauh di bawah 0°C; perilaku cuaca dingin yang kaku menandakan penuaan termal yang tidak dapat dipulihkan.

Salah satu dari tanda-tanda ini memerlukan penilaian struktural yang profesional. Dalam kebanyakan kasus, intervensi dini – pengelasan ulang jahitan, perawatan permukaan, atau pengencangan – akan memperpanjang masa pakai hingga beberapa tahun dengan biaya penggantian penuh yang jauh lebih murah.

Praktik Perawatan yang Mempertahankan Ketahanan Panas Seiring Waktu

Tidak ada kain tarik yang bebas perawatan, tetapi kain tarik PVC adalah salah satu bahan membran dengan perawatan paling rendah yang tersedia. Praktik berikut melindungi ketahanan terhadap panas dan memperpanjang masa pakai di iklim yang menantang.

Pembersihan Reguler

Akumulasi debu, kotoran burung, dan bahan organik pada permukaan kain bertindak sebagai penyerap panas, meningkatkan suhu permukaan setempat dan memusatkan paparan sinar UV. Membersihkan dengan sikat lembut dan larutan deterjen dengan pH netral dua kali setahun di iklim panas adalah standar minimal. Jangan sekali-kali menggunakan pembersih berbahan dasar pelarut, mesin cuci bertekanan di atas 40 bar, atau bantalan abrasif, karena dapat merusak lapisan atas pernis dan mempercepat degradasi PVC.

Retensi Berkala

Siklus termal menyebabkan relaksasi bertahap pada kabel tepi dan perangkat keras periferal bahkan dalam struktur kain tarik PVC yang ditentukan dengan baik. Inspeksi tahunan terhadap tingkat tegangan, kelengkapan sudut, dan pemasangan perimeter memastikan membran mempertahankan geometri yang dirancang dan tidak mengembangkan zona genangan air yang mempercepat tekanan dan degradasi lokal.

Pembaruan Perawatan Permukaan

Lapisan atas pernis dan PVDF dapat diperbarui di lokasi menggunakan produk kompatibel yang disediakan oleh produsen kain. Menerapkan lapisan atas baru setiap delapan hingga sepuluh tahun pada membran yang terpelihara dengan baik mengembalikan pantulan UV, mengisi kembali biosida permukaan, dan secara efektif memperpanjang umur manfaat kain sebanyak lima hingga sepuluh tahun tambahan, sehingga menunda biaya modal untuk penggantian penuh.

Penebangan Musiman di Iklim Ekstrim

Di wilayah dengan musim panas yang sangat terik, beberapa operator struktur kain tarik sementara atau semi permanen memilih untuk melepas dan menyimpan membran selama puncak musim panas dan memasangnya kembali di musim gugur. Meskipun hal ini bukan praktik umum untuk membran arsitektur permanen, hal ini dapat dilakukan untuk struktur yang dapat ditarik atau dibongkar. Penyimpanan harus di tempat yang sejuk, gelap, dan kering — tidak dilipat rapat, yang akan menimbulkan bekas lipatan permanen, tetapi digulung dengan inti berdiameter 200mm atau lebih besar.

Menentukan Kain Tarik PVC untuk Proyek yang Terkena Panas: Daftar Periksa Praktis

Saat membeli kain tarik PVC untuk proyek di iklim panas, gunakan kriteria berikut untuk mengevaluasi dan membandingkan produk:

1. Pastikan berat kain sesuai dengan bentang dan iklim — minimum 900 gsm untuk lingkungan panas dan UV tinggi.
2. Verifikasi jenis lapisan atas — PVDF atau pernis dengan sifat reflektif inframerah mengurangi suhu permukaan dan memperpanjang umur.
3. Minta data uji klasifikasi kebakaran (EN 13501-1 di Eropa, AS/NZS 1530.3 di Australia) dari pabrikator.
4. Tentukan kekuatan kupas las jahitan minimum sebesar 150 N/5cm per EN ISO 1421 untuk aplikasi panas tinggi.
5. Pilih kain berwarna terang dengan reflektansi matahari total (TSR) di atas 60%, atau tentukan teknologi pigmen dingin jika diperlukan warna yang lebih gelap.
6. Tinjau garansi pabrik — garansi produk 10 tahun dari pemasok terkemuka adalah dasar yang masuk akal untuk kain tarik PVC komersial berkualitas.
7. Konfirmasikan bahwa insinyur struktur telah memperhitungkan koefisien ekspansi termal khusus untuk produk kain dalam desain perangkat keras sambungan dan tegangan.
8. Meminta data uji penuaan yang dipercepat (pengukur cuaca busur Xenon per EN ISO 105-B06 atau setara) yang menunjukkan kekuatan tarik dan stabilitas warna yang dipertahankan setelah simulasi paparan jangka panjang.

Mengikuti daftar periksa ini mengurangi risiko kekurangan spesifikasi, yang merupakan satu-satunya penyebab paling umum kegagalan prematur kain tarik PVC di iklim panas — bukan keterbatasan yang melekat pada bahan, namun ketidaksesuaian antara kualitas produk dan kondisi penerapan.
