Apa sajakah jenis kain tarik?

Kain tarik hadir dalam beberapa tipe berbeda, masing-masing dirancang untuk tuntutan kinerja tertentu. Kategori utamanya adalah Kain tarik PVC, kain PTFE (polytetrafluoroethylene), film ETFE (ethylene tetrafluoroethylene), kain peneduh HDPE, dan fiberglass berlapis silikon . Di antaranya, kain tarik PVC mendominasi pasar global — mencakup sekitar 60–70% dari seluruh instalasi membran arsitektural — karena efektivitas biaya, rentang warna yang luas, dan kinerja struktural yang andal di berbagai iklim. Memahami setiap jenis sangat penting sebelum melakukan proyek struktur tarik apa pun, baik itu kanopi, atap stadion, atau fasad membran bentang panjang.

Kain Tarik PVC : Standar Industri

Kain tarik PVC dibuat dengan melapisi jaringan benang poliester dasar — samaran — di kedua sisi dengan pasta polivinil klorida. Hasilnya adalah membran komposit yang menggabungkan kekuatan tarik tenunan poliester dengan ketahanan cuaca, ketahanan kimia, dan fleksibilitas estetika PVC. Panel kain tarik PVC standar memiliki kekuatan tarik mulai dari 3.000 N/5 cm hingga lebih dari 10.000 N/5 cm , tergantung pada jumlah benang dan berat lapisan.

Secara praktis, membran PVC Kelas 6 (kira-kira 1.050 g/m²) cukup kuat untuk membawa beban salju dan angin dinamis sebesar 1,5–2,5 kPa tanpa deformasi permanen. Peringkat beban tersebut mencakup sebagian besar arsitektur komersial dan publik di daerah beriklim sedang.

Perawatan Permukaan pada Kain Tarik PVC

Lapisan PVC mentah menarik debu di udara dan serpihan organik, yang secara bertahap menodai membran dan mengurangi transmisi cahaya. Produsen mengatasi hal ini dengan lapisan atas pernis, pernis akrilik, pelapis polivinilidena fluorida (PVDF), dan laminasi PVDF/Tedlar. Membran PVC berpernis PVDF tetap dipertahankan lebih dari 90% luminositas putih aslinya setelah 10 tahun paparan di luar ruangan, dibandingkan dengan sekitar 70–75% untuk PVC yang tidak diolah dengan berat dasar yang sama. Untuk proyek di dekat kawasan industri atau wilayah pesisir di mana pengendapan garam dan polutan sangat tinggi, penggunaan lapisan atas PVDF atau Tedlar akan menambah biaya bahan sekitar 8–15%, namun secara signifikan mengurangi frekuensi pembersihan dari dua kali setahun menjadi tiga hingga empat tahun sekali.

Umur dan Daur Ulang Kain Tarik PVC

Pemasangan kain tarik PVC yang ditentukan dengan baik biasanya memberikan masa pakai 15–25 tahun sebelum degradasi lapisan mengganggu kinerja kebakaran atau integritas struktural. Membran PVC yang sudah habis masa pakainya dapat didaur ulang melalui beberapa program pengambilan kembali di Eropa — misalnya, proses Texyloop mengubah membran poliester berlapis PVC bekas kembali menjadi butiran PVC setara murni dan memulihkan sisa poliester untuk diproses ulang. Pendekatan loop tertutup ini mengurangi jejak karbon siklus hidup sekitar 30–40% dibandingkan dengan pembuangan TPA.

Fiberglass Berlapis PTFE: Opsi Premium Tahan Lama

Fiberglas berlapis PTFE (polytetrafluoroethylene) — sering kali dipasarkan dengan merek seperti Tenara atau Sheerfill — mewakili kelas atas pasar kain tarik. Bahan dasarnya adalah benang tenun fiberglass, yang secara alami tidak mudah terbakar, dan lapisan PTFE memberikan permukaan yang inert secara kimiawi dengan gesekan sangat rendah. Membran PTFE memiliki harapan masa pakai 30–50 tahun , dengan beberapa instalasi penting seperti Terminal Haji di Jeddah (selesai tahun 1981) yang kini beroperasi terus menerus selama empat dekade.

Permukaan PTFE yang tidak berpori mampu membersihkan dirinya sendiri secara efektif: hujan membersihkan partikulat di udara tanpa meninggalkan noda. Nilai transmisi cahaya biasanya berkisar antara 5% dan 20%, memberikan struktur PTFE kualitas siang hari yang terang dan menyebar tanpa silau. Salah satu batasannya adalah biaya — fiberglass berlapis PTFE biasanya dihargai tiga hingga lima kali lipat biaya per meter persegi kain tarik PVC standar — yang membuatnya paling sesuai untuk bangunan permanen yang terkenal dibandingkan instalasi musiman atau sementara.

Performa api adalah keunggulan utama. PTFE/fiberglass diklasifikasikan sebagai tidak mudah terbakar berdasarkan sebagian besar peraturan bangunan nasional, sehingga sangat menyederhanakan perizinan untuk ruang publik tertutup seperti atrium perbelanjaan, terminal bandara, dan atap stadion.

Film ETFE: Transparansi dan Performa Ringan

ETFE (etilen tetrafluoroetilen) secara teknis bukanlah kain tenun melainkan film fluoropolimer termoplastik. Ini termasuk dalam keluarga membran tarik karena dipotong, dilas, dan dikencangkan menggunakan prinsip struktur yang sebanding. Satu lapisan film ETFE memiliki berat hanya 150–350 g/m² — sekitar 1% berat panel kaca yang setara — yang secara signifikan mengurangi kebutuhan beban struktural utama dan membuka kemungkinan rentang yang tidak dapat dicapai oleh kaca secara ekonomis.

ETFE mencapainya nilai transmisi cahaya 90–95% untuk satu lapisan , menjadikannya pilihan utama ketika pencahayaan alami maksimum menjadi prioritas desain. Pusat Akuatik Nasional Beijing ("Kubus Air"), yang selesai dibangun untuk Olimpiade 2008, menggunakan lebih dari 100.000 m² panel bantalan ETFE dan tetap menjadi salah satu contoh bahan yang tembus cahaya dan keserbagunaan struktural yang paling banyak dikutip.

Film ETFE biasanya dipasang sebagai sistem bantalan berlapis-lapis, bukan membran bertegangan tunggal. Tekanan udara yang dipertahankan antar lapisan memberikan isolasi (nilai U 1,5–2,8 W/m²K untuk sistem dua lapisan) dan kekakuan struktural. Namun, sistem inflasi mekanis memerlukan kontrak pemeliharaan dan kompresor cadangan, sehingga menambah kompleksitas operasional dibandingkan dengan membran PVC atau PTFE statis.

Kain Naungan HDPE: Direkayasa untuk Kontrol Tenaga Surya

Kain peneduh polietilen densitas tinggi (HDPE) menempati ceruk tersendiri dalam struktur kain tarik. Tidak seperti kain tarik PVC atau membran PTFE, kain peneduh HDPE adalah struktur tenunan terbuka atau rajutan yang dirancang khusus untuk memblokir radiasi matahari sekaligus memungkinkan pergerakan udara. Kain peneduh HDPE tersedia dalam faktor peneduh dari 30% hingga 95% , memungkinkan kalibrasi yang tepat antara pengurangan perolehan sinar matahari versus ventilasi alami.

Hal ini menjadikan HDPE sebagai bahan dominan untuk tempat parkir mobil, taman bermain, struktur peneduh pertanian, dan area perhotelan luar ruangan di iklim panas. Kanopi HDPE dengan faktor naungan 90% di atas tempat parkir di Dubai atau Phoenix dapat mengurangi suhu permukaan pada kendaraan yang diparkir sebesar 20–30°C dibandingkan dengan aspal tanpa naungan, sehingga secara signifikan mengurangi suhu kabin interior dan beban AC. Kekuatan tarik kain peneduh HDPE lebih rendah dibandingkan membran arsitektur berlapis — biasanya 1.500–4.500 N/5 cm — sehingga desain struktur harus mempertimbangkan hal ini saat menentukan daya angkat angin dan ketahanan terhadap beban salju.

Kain peneduh HDPE distabilkan oleh UV selama produksi, dan memiliki kualitas komersial yang berkualitas Jaminan stabilitas UV 10 tahun . Struktur terbuka berpori berarti kain tidak menampung genangan air, menghilangkan beban genangan yang harus dipertimbangkan dengan kain tarik PVC kedap air pada instalasi dengan kemiringan rendah.

Fiberglass Berlapis Silikon: Aplikasi Khusus Suhu Tinggi

Membran fiberglass berlapis silikon adalah jenis kain tarik yang paling tidak umum dalam arsitektur umum tetapi memainkan peran penting dalam lingkungan bersuhu tinggi dan pemrosesan makanan. Lapisan elastomer silikon tetap stabil -60°C hingga 230°C terus menerus , dengan puncak jangka pendek yang dapat ditoleransi hingga 300°C. Kisaran termal ini jauh melebihi batas operasional kain tarik PVC (biasanya diberi nilai layanan berkelanjutan 70°C) dan menjadikan silikon/fiberglass sebagai pilihan default untuk kanopi di atas oven industri, penutup pengecoran, dan zona pembuangan panas di fasilitas manufaktur.

Lapisan silikon juga aman untuk makanan, tidak beracun, dan tahan terhadap sebagian besar asam, basa, dan bahan pembersih yang digunakan dalam produksi makanan. Sifat-sifat ini telah menyebabkan meningkatnya penggunaan struktur atap tarik di pasar makanan dan fasilitas pemrosesan, di mana pembersihan uap bertekanan tinggi sering dilakukan secara rutin. Pengorbanannya adalah biaya: fiberglass berlapis silikon jauh lebih mahal daripada kain tarik PVC dan bahkan membran PTFE dalam beberapa konfigurasi.

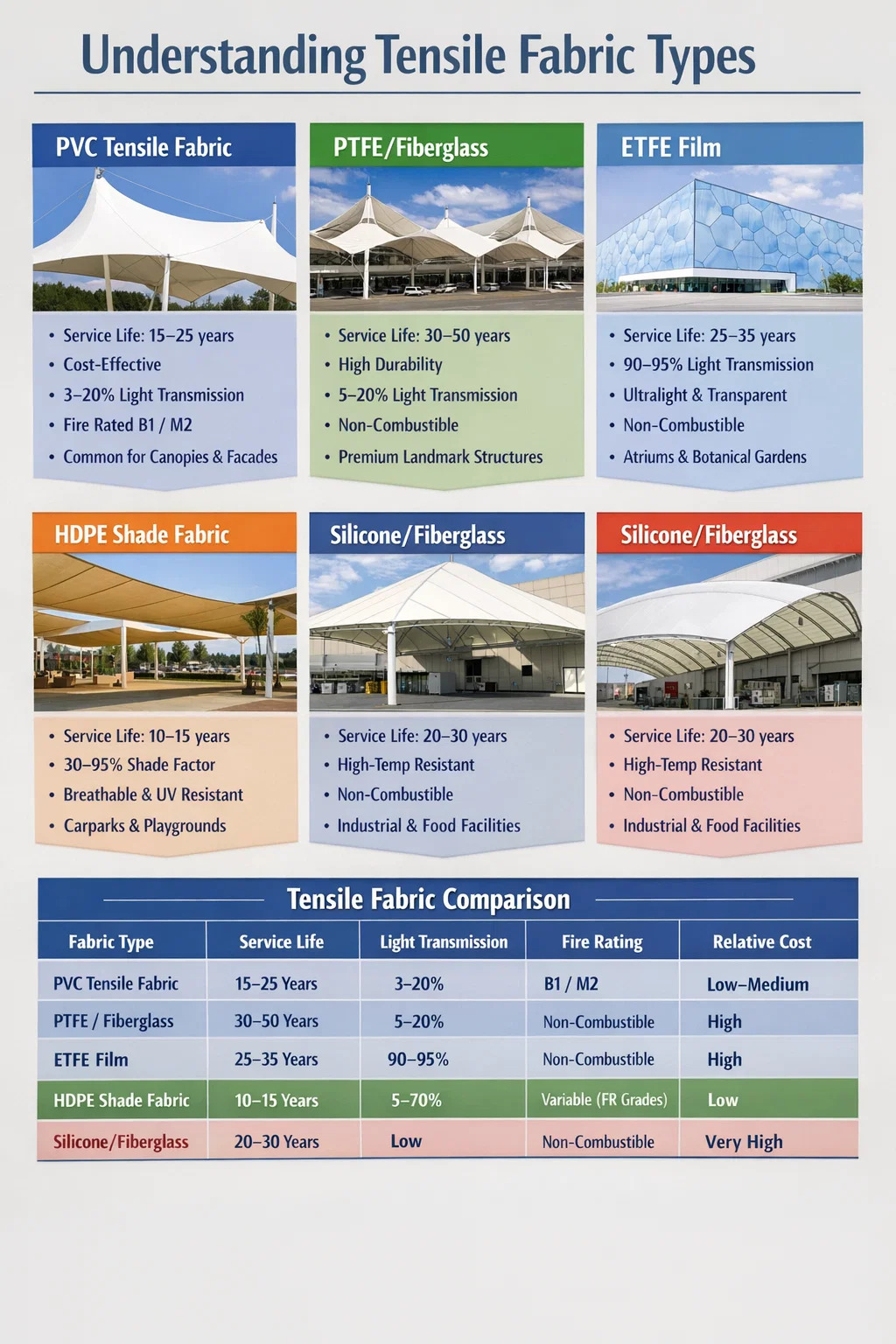

Perbandingan Head-to-Head Semua Jenis Kain Tarik

Tabel di bawah ini merangkum kinerja utama dan atribut komersial dari setiap jenis kain tarik utama untuk membantu pengambilan keputusan spesifikasi.

Perbedaan Nilai Kain Tarik PVC

Tidak semua kain tarik PVC sama. Segmen pasar dibagi menjadi beberapa tingkatan bobot — umumnya Tingkat 2 hingga Tingkat 9 — dan dalam setiap tingkatan, tingkatan kualitas sangat bervariasi berdasarkan konstruksi samaran, formulasi senyawa PVC, dan teknologi lapisan atas. Berikut adalah rincian nilai-nilai utama dalam penerapan praktisnya:

• Kelas 2–3 (400–600 g/m²): Ruang pameran ringan, tenda acara sementara, layar peneduh jangka pendek. Kekuatan tarik biasanya 2.500–4.000 N/5 cm. Tidak direkomendasikan untuk bangunan permanen di zona berangin kencang.
• Kelas 5–6 (750–1.100 g/m²): Pekerja keras arsitektur komersial — kanopi tarik, jalur pejalan kaki, tempat transit, dan pelapis fasad. Kekuatan tarik 5.000–7.500 N/5 cm. Biasanya memiliki masa pakai 15–20 tahun dengan lapisan atas PVDF.
• Kelas 8–9 (1.200–1.600 g/m²): Atap stadion, pusat transportasi bentang besar, fasad tarik yang membawa tekanan angin melebihi 2 kPa. Kekuatan tarik 9.000–12.000 N/5 cm. Seringkali dilengkapi dengan laminasi Tedlar untuk ketahanan cuaca maksimum dan umur panjang.

Arsitektur scrim di dalam PVC juga penting. Scrim tenunan polos menawarkan kekuatan tarik yang seragam pada arah lungsin dan pakan — lebih disukai untuk struktur membran pratekan biaksial. Scrim tenunan leno atau benang sisip menawarkan kekuatan lebih tinggi dalam satu arah dan digunakan dalam aplikasi tarik searah seperti kanopi kubah barel.

Standar Kinerja Kebakaran untuk Kain Tarik

Kinerja api merupakan faktor spesifikasi yang tidak dapat dinegosiasikan untuk setiap struktur tarik tertutup atau semi tertutup. Standar berbeda-beda di setiap wilayah:

• Eropa: EN 13501-1 klasifikasi reaksi terhadap api. Kain tarik PVC dengan perlakuan FR biasanya mencapai Kelas B-s2, d0 atau Kelas C-s2, d0. PTFE dan ETFE mencapai Kelas A2-s1, d0 (tidak mudah terbakar).
• Perancis: sistem klasifikasi M. Kain tarik PVC dengan perawatan yang tepat mencapai M2 (tahan api), yang diperlukan untuk ruang pertemuan publik yang tertutup.
• Amerika Serikat: NFPA 701 dan ASTM E84. Membran PVC arsitektur berkualitas mencapai indeks penyebaran api Kelas A (FSI ≤ 25).
• Australia/Selandia Baru: AS/NZS 1530.3. Kain tarik PVC yang digunakan pada bangunan perakitan Kelas 9 biasanya memerlukan Indeks Ignitabilitas ≤ 6 dan Indeks Penyebaran Api ≤ 0.

Aditif tahan api pada kain tarik PVC dimasukkan pada tahap peracikan, tidak diterapkan sebagai pelapis permukaan , yang berarti kinerja FR tidak berkurang setelah dibersihkan atau dikikis. Hal ini merupakan perbedaan penting yang harus diverifikasi saat meninjau lembar data teknis produk — perlakuan FR yang diterapkan pada permukaan pada membran anggaran akan menurun seiring waktu dan kehilangan kepatuhan sertifikasinya.

Karakteristik Akustik dan Termal Jenis Kain Tarik

Performa akustik sering kali diabaikan selama pemilihan material namun menjadi penting di ruang publik tertutup. Kain tarik PVC adalah permukaan reflektif — koefisien penyerapan suara (αw) biasanya berkisar antara 0,05 hingga 0,15 — yang berarti kebisingan pantulan menumpuk di lingkungan yang tertutup membran kecuali lapisan penyerap atau panel akustik sekunder terintegrasi. Tim desain stadion secara teratur menggunakan lapisan akustik sekunder dari kain tarik PVC berlubang dengan lapisan batting isolasi untuk menurunkan waktu gaung di tribun penonton tertutup dari 3–5 detik ke target 1,5–2 detik agar ucapan dapat dimengerti.

Kinerja termal kain tarik PVC satu lapis cukup sederhana. Membran PVC standar 900 g/m² memiliki nilai U kira-kira 5,5–6,5 W/m²K , memberikan insulasi minimal dengan sendirinya. Sistem PVC dua lapis dengan celah udara atau isian insulasi dapat mencapai nilai U sebesar 1,5–3,0 W/m²K, sehingga cocok untuk ruangan tertutup musiman. Sebaliknya, sistem bantalan ETFE mencapai nilai U 1,0–2,0 W/m²K dengan sistem dua lapis dan di bawah 1,0 W/m²K dengan tiga lapisan atau lebih ditambah isian argon.

Reflektansi matahari adalah penggerak termal lainnya. Kain tarik PVC putih dengan lapisan atas PVDF dapat mencapai nilai reflektansi matahari sebesar 0,65–0,75 (TSR), yang secara signifikan mengurangi perolehan panas matahari di bawah kanopi dibandingkan dengan opsi PVC yang lebih gelap (TSR 0,10–0,30) atau atap logam polos (TSR 0,20–0,40). Ini merupakan keuntungan efisiensi energi yang signifikan untuk ruang perhotelan luar ruangan yang mencari keteduhan tanpa akumulasi panas berlebihan.

Teknologi Jahitan dan Penggabungan untuk Kain Tarik PVC

Integritas struktur membran tarik hanya dapat diandalkan jika dibandingkan dengan lapisannya. Panel kain tarik PVC disambung menggunakan dua metode utama:

• Pengelasan frekuensi tinggi (HF): Medan elektromagnetik menggoyangkan molekul PVC pada garis jahitan, menghasilkan panas yang menggabungkan kedua lapisan menjadi ikatan homogen. Pengelasan HF yang dilakukan dengan benar mencapai kekuatan jahitan sebesar 85–100% membran induk , artinya lapisan tersebut tidak menimbulkan titik lemah struktural. Ini adalah standar industri untuk semua fabrikasi kain tarik PVC komersial.
• Pengelasan udara panas: Aliran udara panas (250–400°C) melunakkan permukaan PVC, yang kemudian ditekan bersama-sama di bawah tekanan roller. Digunakan untuk perbaikan di lokasi dan geometri jahitan melengkung atau tidak beraturan yang tidak dapat dijangkau oleh pelat las HF. Kekuatan jahitan biasanya 75–90% dari kain induk.

Fiberglas berlapis PTFE tidak dapat dilas HF karena dasar fiberglass tidak merespons eksitasi elektromagnetik, dan lapisan PTFE stabil secara termal dan tidak dapat melebur di bawah 327°C. Sebaliknya, panel PTFE disambung secara mekanis menggunakan batang penjepit baja berlapis PTFE dan sambungan pangkuan yang dibaut, yang memerlukan tumpang tindih jahitan yang lebih lebar (biasanya 50–100 mm dibandingkan 15–25 mm untuk las PVC HF) dan menambah kompleksitas fabrikasi.

Pengakhiran tepi kain tarik PVC menggunakan beberapa strategi: tali dalam saluran (kabel baja berlapis PVC yang tertanam di tepi las yang menggunakan profil ekstrusi aluminium kontinu), tali baut (manik bundar kontinu di sepanjang perimeter panel), dan sambungan pelat dan baut untuk titik jangkar terkonsentrasi dengan beban tertinggi. Pemilihan terminasi tepi mempengaruhi detail visual dari instalasi yang telah selesai dan kapasitas transfer beban maksimum pada setiap jangkar.

Memilih Kain Tarik yang Tepat untuk Proyek Anda

Pohon keputusan untuk spesifikasi kain tarik umumnya mengikuti logika berikut:

1. Anggaran dan umur proyek: Jika umur desain di bawah 20 tahun atau anggaran terbatas, kain tarik PVC dengan lapisan atas PVDF hampir selalu merupakan jawaban yang tepat. Untuk bangunan bersejarah berusia 30 tahun, PTFE atau ETFE bermutu tinggi dapat membenarkan premi tersebut.
2. Persyaratan cahaya: Sinar matahari alami maksimal? Tentukan film ETFE. Cahaya siang hari yang terkontrol? PVC atau PTFE berwarna putih atau terang. Pengecualian sinar matahari dengan ventilasi? Kain peneduh HDPE.
3. Persyaratan klasifikasi kebakaran: Periksa persyaratan kode bangunan setempat untuk kelas hunian. Jika klasifikasi bahan tidak mudah terbakar diwajibkan (EN A2 atau setara), PTFE atau ETFE adalah satu-satunya pilihan membran. Jika Kelas B atau C dapat diterima, kain tarik PVC dengan perlakuan FR integral memenuhi syarat.
4. Paparan lingkungan: Polusi tinggi atau paparan garam pantai? Prioritaskan lapisan atas PVDF atau Tedlar pada PVC, atau pilih PTFE untuk tampilan tanpa perawatan. Zona industri suhu tinggi? Tentukan fiberglass berlapis silikon.
5. Rentang dan beban struktural: Untuk bentang melebihi 40–50 m dan beban dinamis tinggi, analisis teknik struktur akan mendorong pemilihan berat kain. Bekerjasamalah dengan perakit membran lebih awal untuk memastikan bahwa tingkat kain tarik PVC yang dipilih memenuhi nilai tegangan yang dihitung di semua titik sambungan.

Tidak ada jenis kain tarik tunggal yang mendominasi semua aplikasi. Namun, untuk kombinasi kinerja struktural, keserbagunaan desain, efisiensi biaya, dan karakteristik pemasangan praktis, Kain tarik PVC tetap menjadi bahan yang paling banyak digunakan di pasaran , melayani proyek mulai dari kanopi pasar sementara hingga atap permanen seluas ribuan meter persegi. Memahami keseluruhan jenis – dan posisi kain tarik PVC dalam spektrum tersebut – memberikan landasan bagi para desainer dan manajer proyek untuk membuat keputusan sesuai spesifikasi dan percaya diri sejak tahap awal desain.
